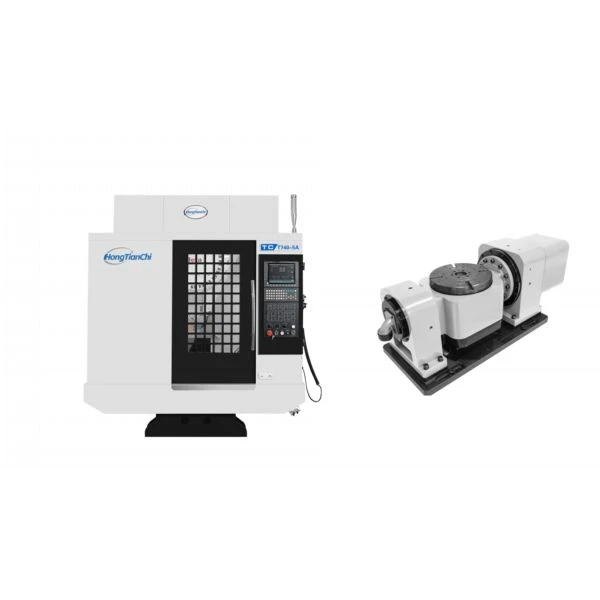

Tc-t 740-5 a compatto 5- Soluzione dell'asse Piccola impronta, grande capacità
L'asse {{0}} Asse a TC-T740 offre viaggi da 700 × 400 × 350mm con tabella di inclinazione dell'asse A/C. La risoluzione di 0,001 gradi consente la lavorazione dello stampo lente con<0.5μm form error.
Ingegneria di precisione
Design equilibrato: Compensatori di massa controprotanti neutralizzano la vibrazione a 20, 000 rpm.
Micro-lubrificazione: Il sistema di nebbia ad aria petrolifera utilizza il 60% in meno di liquido di raffreddamento rispetto ai sistemi di alluvione.
Luci pronte: Il rilevamento integrato per la rottura dello strumento consente la produzione senza pilota.
Perfetto per alloggi per fotocamere per smartphone e movimenti di osservazione. Include il setter degli strumenti laser Blum e la connettività IoT.
Specifiche del corpo della macchina e componenti chiave
|
Articolo |
Tipo/unità |
Tc-t 740-5 una specifica |
|
Viaggio |
||
|
Asse X. |
mm |
700 |
|
Asse y |
mm |
400 |
|
Asse Z. |
mm |
350 |
|
Velocità di traversa rapida (x/y/z) |
m/min |
48/48/48 |
|
Tavolo |
||
|
Dimensione del tavolo |
mm |
800×420 |
|
T-slot (dimensione*spaziatura) |
mm |
3-14×125 |
|
Max. Capacità di carico |
Kg |
300 |
|
Mandrino |
||
|
Velocità del fuso |
RPM |
20,000 |
|
Rastrema del mandrino |
Tipo |
BT30 |
|
Diametro del mandrino |
mm |
100 |
|
Distanza dal centro del fuso alla faccia dell'estremità del corpo della macchina |
mm |
445 |
|
Distanza dal naso del mandrino alla superficie del tavolo |
mm |
145–495 |
|
Precisione di posizionamento |
mm |
±0.005/300 |
|
Ripetere la precisione di posizionamento |
mm |
±0.004/300 |
|
5 ° asse (A-Asse C/A) |
||
|
Diametro del tavolo rotante |
mm |
Φ170 |
|
Asse di rotazione (asse C) |
Deg. |
0-360 grado |
|
Asse di inclinazione (A-Asse) |
Deg. |
± 110 gradi |
|
Ripetere la precisione di posizionamento |
arcsec |
A-Asse A: ± 3 / Asse C: ± 10 |
|
Max. Capacità di carico (orizzontale/inclinato) |
kg |
62/47 |
|
Metodo di serraggio |
- |
Serraggio pneumatico (6kgf/cm²) |
|
Motore di guida |
W |
400 (standard)/750 (opzionale) |
|
Viti a sfera dell'asse XYZ |
Tipo |
Vite a sfera di grado C3 (Modello 3216) - PMI/HIWIN/LAIEN |
|
Xyz-Axis Linear Guides (30-30-35) |
Tipo |
Ball Linear Guide - PMI/Hiwin/Rexroth/HTPM |
|
Collegamento del motore dell'asse |
Tipo |
Azionamento diretto |
|
Collegamento del motore del mandrino |
Tipo |
Azionamento diretto |
|
Dimensioni della macchina (L × W × H) |
mm |
2324x1700x2239 |
|
Peso netto |
Kg |
3100 |
